Spojování skříní RS

sestavení skříní

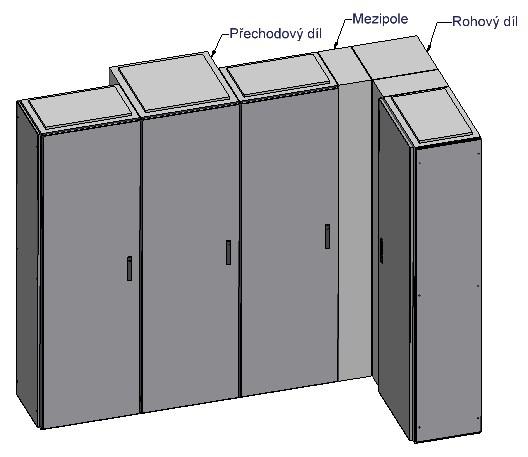

Stavebnicové sestavování skříní



název

typ

1

rohové pole

RS .... RD

2

přechodový díl

PRD ...

3

mezipole

RS....MD







Rozváděčové skříně RS lze stavebnicově sestavovat do polí podle potřeb. Pro montáž sestavy se použijí spojovací díly SP1, montážní spojky MS1. Krytí IP54 se dosáhne montáží pryžového těsnění 10x2 mm mezi skříň.



Mezipole

Typ

Rozměr

RS 2024 MD

2000 x 200 x 400

RS 2025 MD

2000 x 200 x 500

RS 2026 MD

2000 x 200 x 600

RS 2028 MD

2000 x 200 x 800



Rohové pole

Typ

Rozměr

RS 2044 RD

2000 x 400 x 400

RS 2055 RD

2000 x 500 x 500

RS 2066 RD

2000 x 600 x 600

RS 2088 RD

2000 x 800 x 800



Přechodový díl

Typ

Rozměr

PRD 201

2000 x 100

PRD 202

2000 x 200



Spojování skříní RS

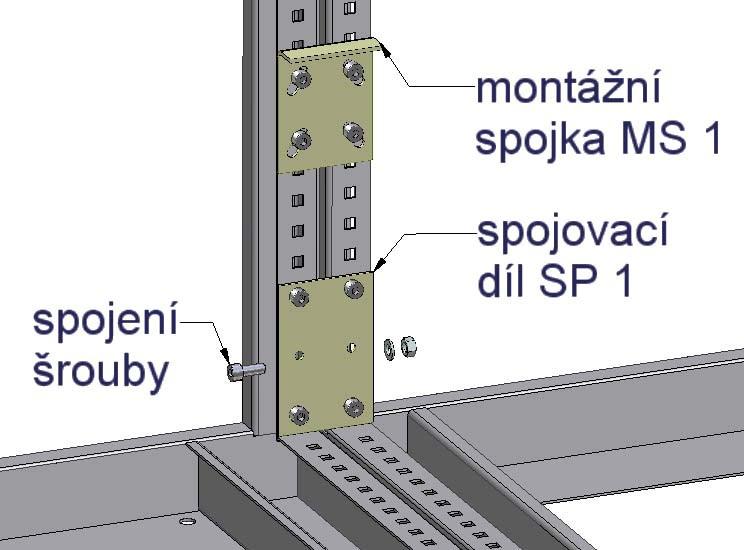

  • dvě a více skříní je běžně spojováno 6 šrouby M 8x25 přes otvory ve stojkách rámu
  • při vytváření přepravních celků a při jejich manipulaci musí být skříně v rozích vyztuženy 4 ks spojovacích dílů SP1
  • pro dodržení krytí IP 54 je nutno použít spojovací sadu, která se skládá ze 4 ks montážních spojek MS1 a pryžového těsnění 10 x 2 mm

spojování skříní RS
