19“ rozváděčové skříně

19" STOJANOVÉ ROZVADĚČE RS

Tento typ rozvaděčů je svou konstrukcí i vnitřním uspořádáním přizpůsoben požadavkům na budování optických a datových sítí s krytím IP 30. 19" rozvaděče splňují požadavky technických předpisů a výrobce zaručuje shodu všech výrobků uvedeného typu uváděných na trh s technickou dokumentací a požadavky příslušného nařízení vlády.

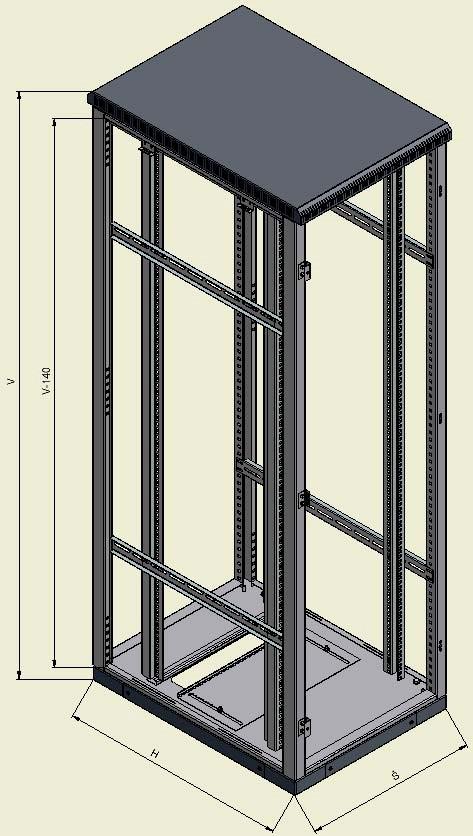

stojanový rozvaděč RS

Konstrukce rozvaděče

Rozvaděč tvoří samonosný svařovaný oceloplechový rám se čtyřmi posuvně stavitelnými vertikálními lištami pro uchycení 19" mechaniky, panelů a modulů s použitím plovoucích matic.

Rozvaděče se vyrábějí ve velikosti 15U, 18U, 22U, 27U, 32U, 37U, 42U a 45U.

Šířka i hloubka rozvaděčů je 600 nebo 800 mm.

Serverové rozvaděče se vyrábí v hloubce 900 mm a 1000 mm.

Víko rozvaděče je po obvodu perforováno otvory pro ventilaci. Na přání lze dodat plně perforované víko nebo víko s otvorem pro výstup kabelů - zakryté záslepkou nebo kartáčovou průchodkou.

Ve spodní části je posuvná přepážka pro přívod kabelů. Na přání lze dodat horní víko nebo zadní víko s otvorem pro výstup kabelů - zakryté záslepkou nebo kartáčovou průchodkou

Rozvaděč je vybaven 50 mm podstavcem. Stabilitu rozvaděče zajišťují čtyři výškově nastavitelné nožky.

Dveře jsou prosklené a uzamykatelné zámkem EMKA. Lze je namontovat jako pravé i levé. Na přání lze dodat celoplechové.

Zadní odnímatelná stěna umožňuje přístup k instalovaným zařízením. Tuto stěnu je možné nahradit dveřmi.

Boční kryty jsou zvenku lehce odnímatelné bez použití nářadí a jsou přizpůsobeny k doplnění zámkem EMKA.

Strop rámu je přizpůsoben k instalaci ventilační jednotky.

Maximální povolené zatížení je 300 kg.

Povrchová úprava rozvaděče je provedena kvalitním a otěru odolným práškovým nástřikem, odstín RAL 7032.





Standardní výbava

Rozvaděč je dodáván se 2 páry 19" vertikálních lišt , 1 párem odnímatelných bočnic se záslepkami na zámky, předními prosklenými dveřmi se zámkem a kaleným sklem, plným zadním víkem, podstavcem, výškově stavitelnými nožičkami, horním víkem perforovaným po bočních stranách.

Označení

Výška [mm]

Šířka [mm]

Hloubka [mm]

RS 15UP6x6

810

600

600

RS 18UP6x6

945

600

600

RS 22UP6x6

1120

600

600

RS 27UP6x6

1345

600

600

RS 32UP6x6

1565

600

600

RS 37UP6x6

1790

600

600

RS 42UP6x6

2010

600

600

RS 45UP6x6

2145

600

600

RS 15UP6x8

810

600

800

RS 18UP6x8

945

600

800

RS 22UP6x8

1120

600

800

RS 27UP6x8

1345

600

800

RS 32UP6x8

1565

600

800

RS 37UP6x8

1790

600

800

RS 42UP6x8

2010

600

800

RS 45UP6x8

2145

600

800

RS 15UP8x6

810

800

600

RS 18UP8x6

945

800

600

RS 22UP8x6

1120

800

600

RS 27UP8x6

1345

800

600

RS 32UP8x6

1565

800

600

RS 37UP8x6

1790

800

600

RS 42UP8x6

2010

800

600

RS 45UP8x6

2145

800

600

RS 15UP8x8

810

800

800

RS 18UP8x8

945

800

800

RS 22UP8x8

1120

800

800

RS 27UP8x8

1345

800

800

RS 32UP8x8

1565

800

800

RS 37UP8x8

1790

800

800

RS 42UP8x8

2010

800

800

RS 45UP8x8

2145

800

800

Nastavitelná výška nožky 25 až 40 mm.



19" MONTOVANÉ STOJANOVÉ ROZVADĚČE RSM

Tento typ rozvaděčů je svou konstrukcí i vnitřním uspořádáním přizpůsoben požadavkům na budování optických a datových sítí s krytím IP 30. 19" rozvaděče splňují požadavky technických předpisů a výrobce zaručuje shodu všech výrobků uvedeného typu uváděných na trh s technickou dokumentací a požadavky příslušného nařízení vlády.



Konstrukce rozvaděče

Rozvaděč tvoří samonosný montovaný oceloplechový rám se čtyřmi posuvně stavitelnými vertikálními lištami pro uchycení 19" mechaniky, panelů a modulů s použitím plovoucích matic.

Rozvaděče se vyrábějí ve velikosti 27U, 42U a 47U.

Šířka i hloubka rozvaděčů je 600 nebo 800 mm.

Serverové rozvaděče se vyrábí v hloubce 900 mm a 1000 mm.

Víko rozvaděče je po obvodu perforováno otvory pro ventilaci. Na přání lze dodat plně perforované víko nebo víko s otvorem pro výstup kabelů - zakryté záslepkou nebo kartáčovou průchodkou.

Ve spodní části je otvor pro přívod kabelů. Na přání lze dodat horní víko nebo zadní víko s otvorem pro výstup kabelů - zakryté záslepkou nebo kartáčovou průchodkou

Stabilitu rozvaděče zajišťují čtyři výškově nastavitelné nožky.

Dveře jsou prosklené a uzamykatelné zámkem EMKA. Lze je namontovat jako pravé i levé. Na přání lze dodat celoplechové.

Zadní odnímatelná stěna umožňuje přístup k instalovaným zařízením. Tuto stěnu je možné nahradit dveřmi.

Boční kryty jsou zvenku lehce odnímatelné bez použití nářadí a jsou přizpůsobeny k doplnění zámkem EMKA.

Ventilační jednotku lze instalovat na rám nebo do stropu.

Části rozvaděče jsou navzájem vodivě pospojovány a rám je opatřen samostatným zemnícím šroubem M8.

Maximální povolené zatížení je 500 kg.

Povrchová úprava rozvaděče je provedena kvalitním a otěru odolným práškovým nástřikem, odstín RAL 7035.

Standardní výbava


Rozvaděč je dodáván se 2 páry 19" vertikálních lišt , 1 párem odnímatelných bočnic se záslepkami na zámky, předními prosklenými dveřmi se zámkem a kaleným sklem, plným zadním víkem, výškově stavitelnými nožičkami, horním víkem perforovaným po bočních stranách, zemnící sadou.

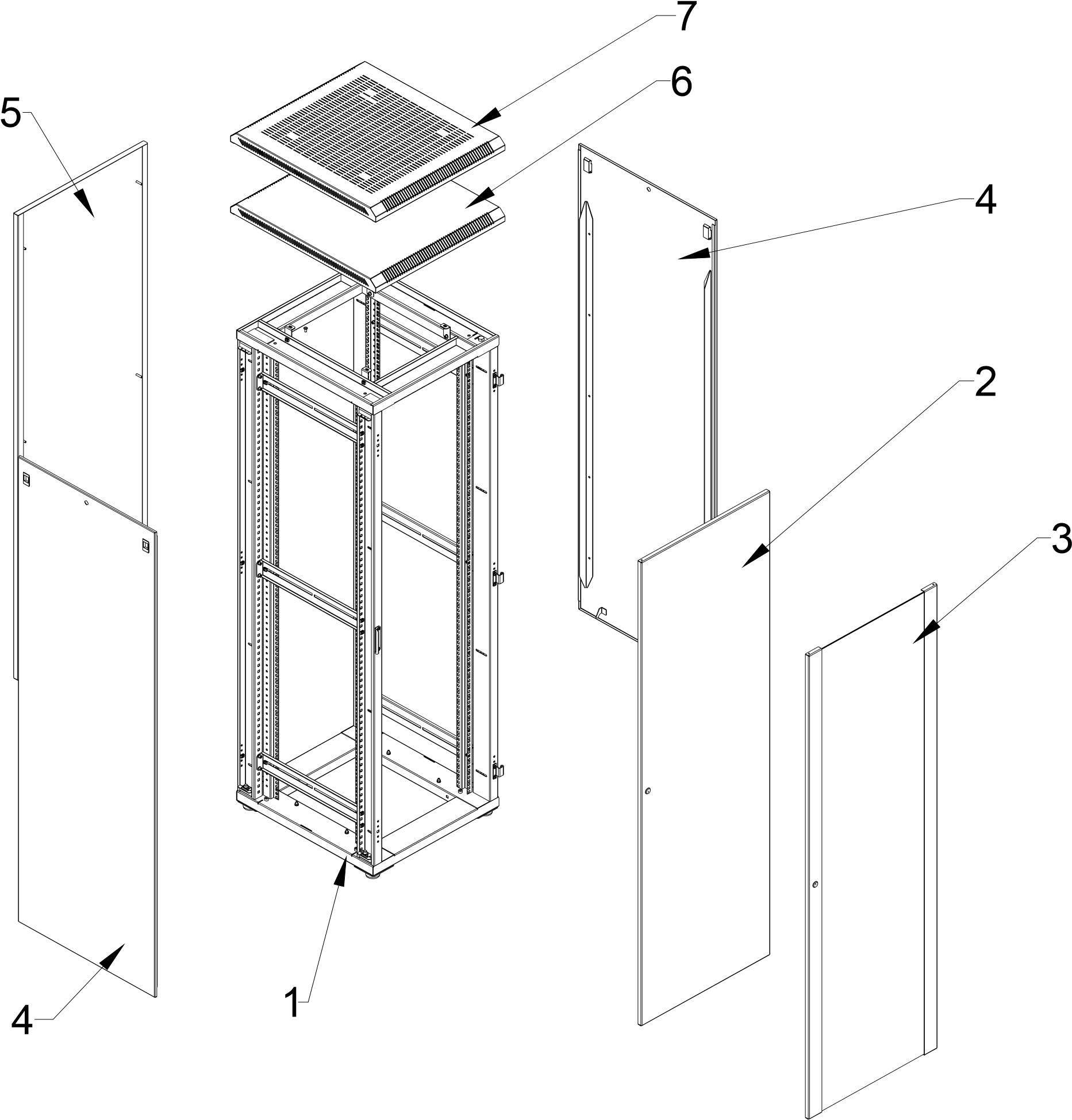

výbava rozvaděče RSM

1 - nosný rám vč.vertikálních lišt a výztuh
2 - celoplechové dveře
3 - prosklené dveře
4 - boční víko (lze doplnit zámkem)
5 - zadní víko (lze vyměnit za dveře)
6 - horní víko s boční perforací
7 - horní víko plně perforované



Š H Š

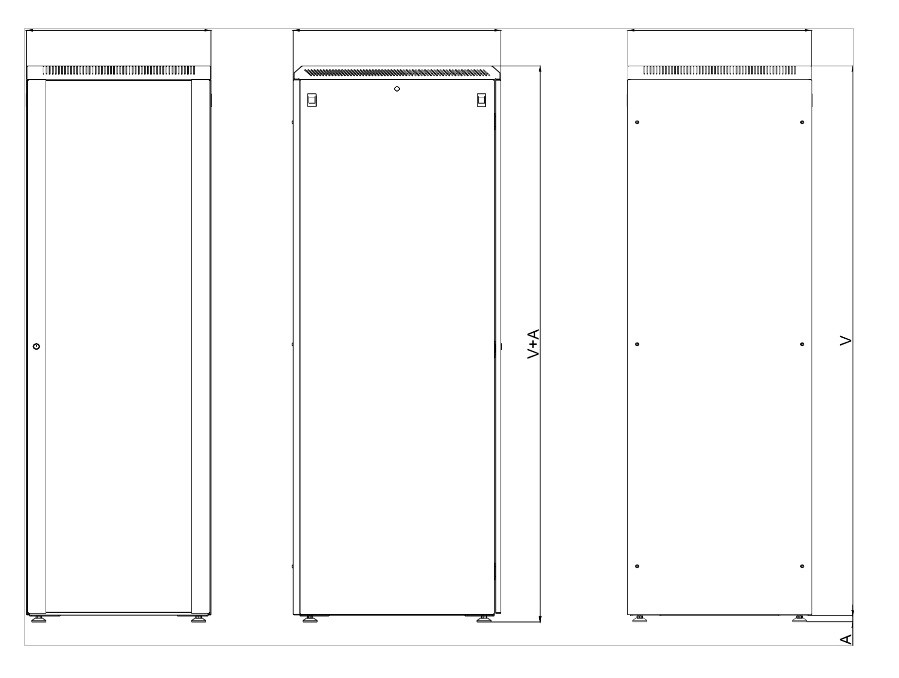

pohledy rozvaděče

Pohled zepředu, Pohled zboku, Pohled zezadu

Označení

Výška [mm]

Šířka [mm]

Hloubka [mm]

Hmotnost [kg]

RSM 27UP6x6

1314

600

600

70

RSM 27UP6x8

1314

600

800

75

RSM 27UP8x6

1314

800

600

76

RSM 27UP8x8

1314

800

800

81

RSM 42UP6x6

1980

600

600

91

RSM 42UP6x8

1980

600

800

102

RSM 42UP8x6

1980

800

600

103

RSM 42UP8x8

1980

800

800

115

RSM 47UP6x6

2202

600

600

98

RSM 47UP6x8

2202

600

800

110

RSM 47UP8x6

2202

800

600

112

RSM 47UP8x8

2202

800

800

127

A - nastavitelná výška nožky 25 až 40 mm.



19" MONTOVANÉ STOJANOVÉ ROZVADĚČE RSM

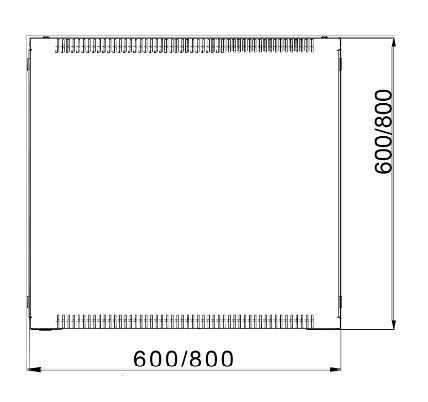

Pohled shora

pohled shora

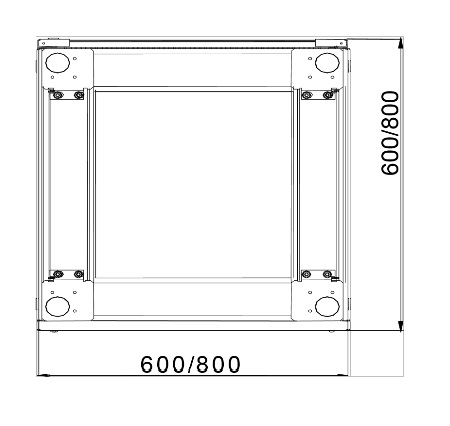

Pohled zespodu

pohled zespodu

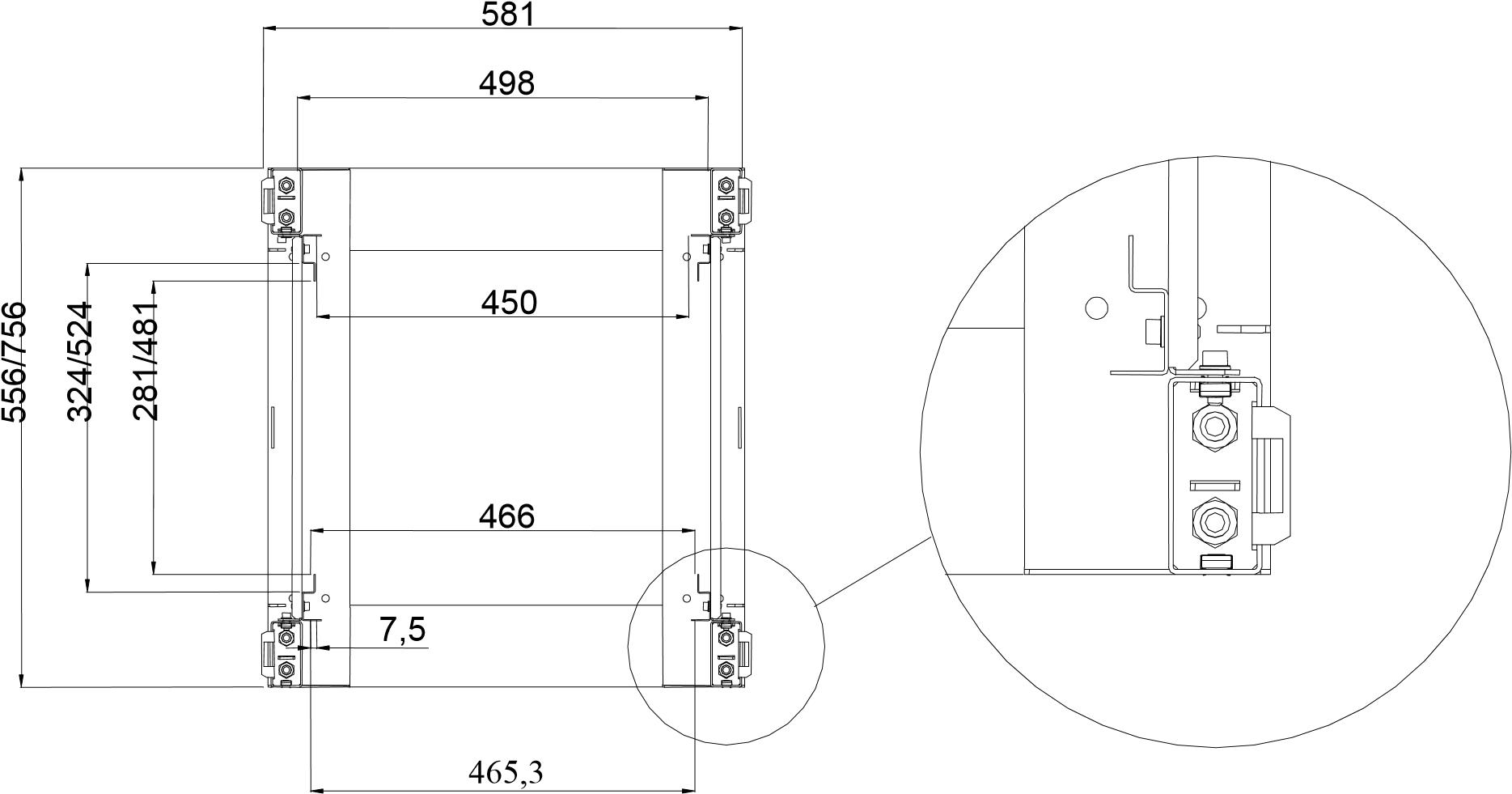

Rozměry rozváděčového rámu 600x600 a 600x800 mm



rozměry rámu 600x600 a 600x800 mm

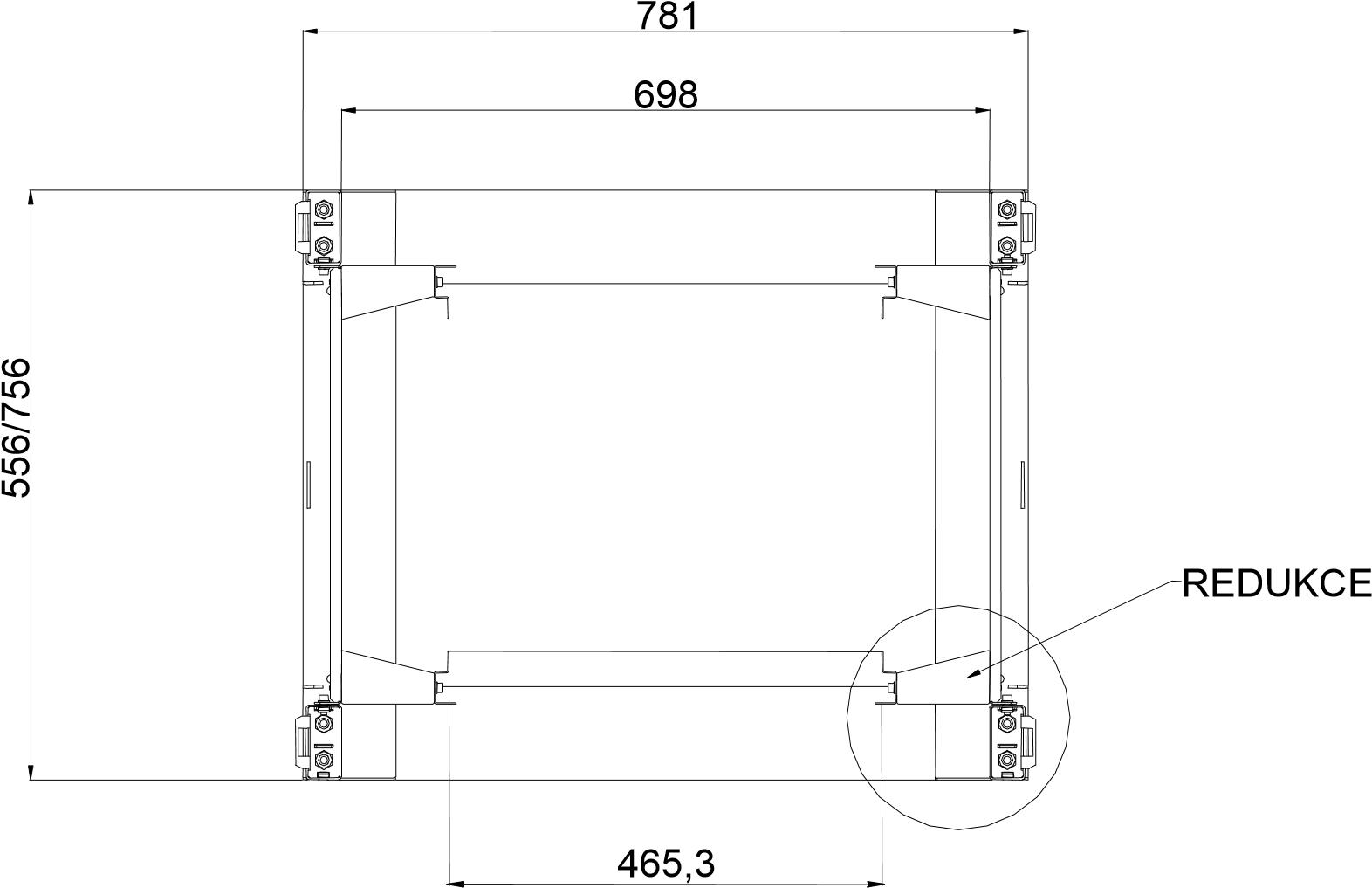

Rozměry rozváděčového rámu 800x600 a 800x800 mm



rozměry rámu 800x600 a 800x800 mm



Stavebnicový systém skládání rozvaděčů - při dodání v rozebraném stavu

Rám rozvaděče se skládá se čtyř stojek, dna a stropu. Stojky se montují ke dnu (stropu) pomocí šroubů a vějířové podložky pro zajištění vodivého spojení.
Zespod ke dnu se v rozích namontují čtyři držáky nožek - každá pomocí dvou šroubů. Na držáky se našroubují nožky (standardní provedení) nebo kolečka (2 ks zadní nebrzděná, 2 ks přední brzděná).
Ke stropu se přišroubují čtyři držáky víka a k ním horní víko.
Na přední pravou nebo levou stojku se namontují dva závěsy (od výšky 42U tři závěsy). Na druhou stojku se upevní nahoru a dolů dveřní distance a uprostřed stojky se namontuje západka.
Mezi přední a zadní stojky se namontují po dvě rozváděčové výztuhy RV (od výšky 42U po tři výztuhy). Pro hloubku 600 mm výztuhy RV600, pro hloubku 800 mm výztuhy RV800. Na tyto výztuhy se namontují čtyři vertikální lišty VL27U (příp. VL42U nebo VL47U - dle výšky rozvaděče). U šířky 800 mm se mezi výztuhu a vertikální lištu upevní redukce na 19".
Dále se rám osadí dveřmi, přišroubuje se zadní víko a nasadí bočnice. Všechny díly se propojí zemnícími kabely.

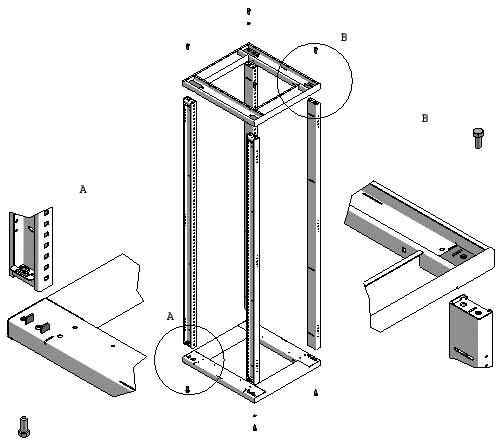

Schéma sestavení rámu

schéma sestavení rámu

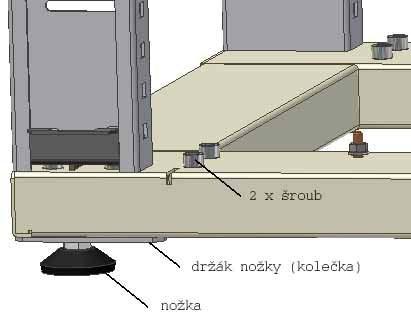

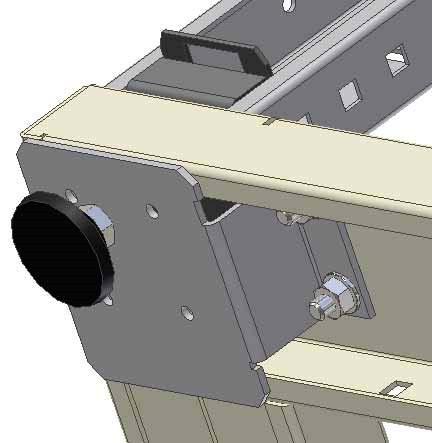

Schéma upevnění držáku nožky (kolečka)

schéma upevnění nožky (kolečka)



schéma upevnění nožky (kolečka)

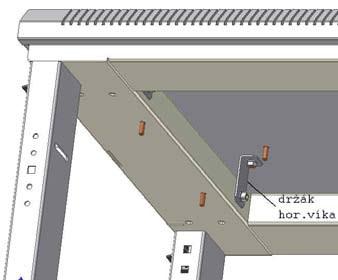

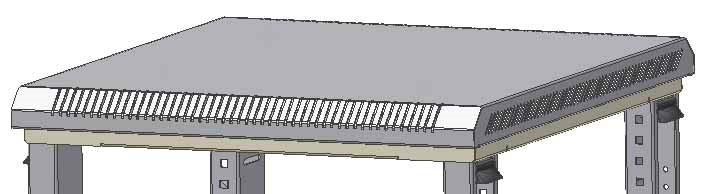

Schéma upevnění horního víka

schéma upevnění horního víka



schéma upevnění horního víka

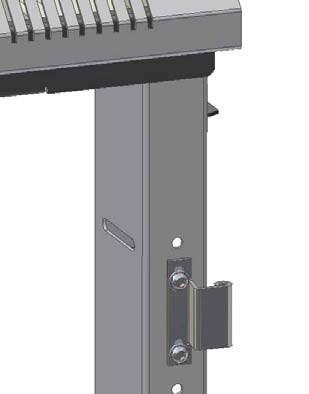

Závěs

závěs

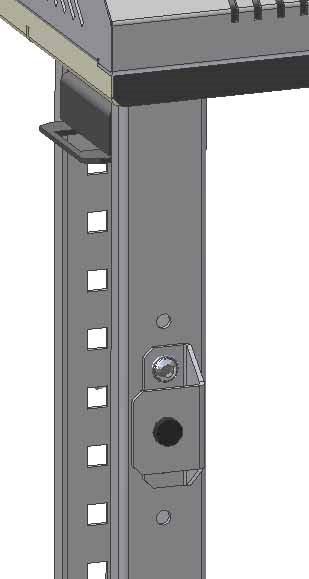

Distanc

distanc

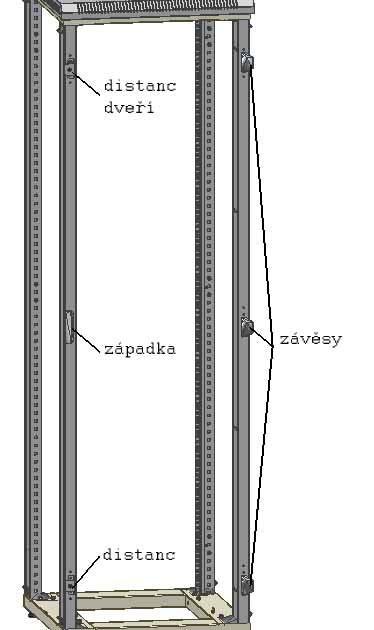

Schéma uchycení dveří

schéma uchycení dveří

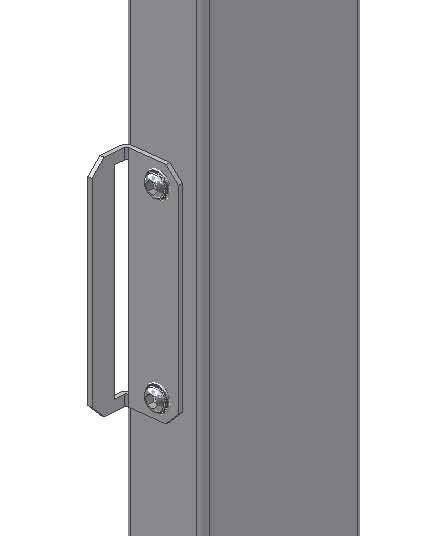

Dveřní západka

dveřní západka

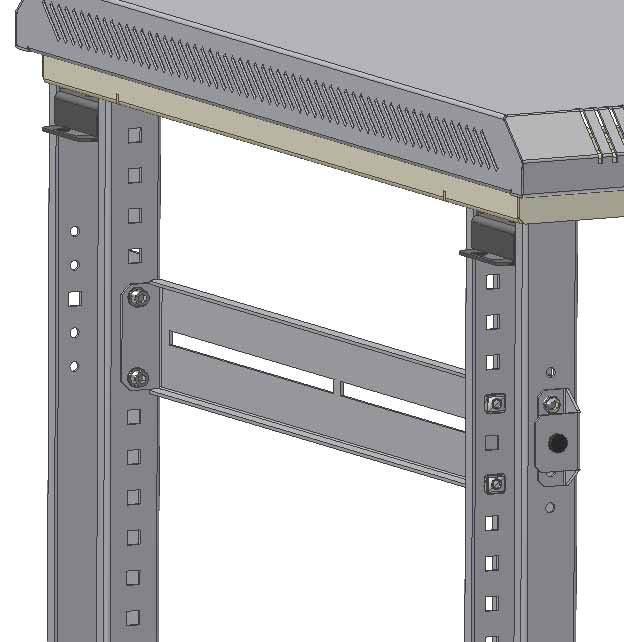

Rozváděčové výztuhy RV

rozváděčové výztuhy RV

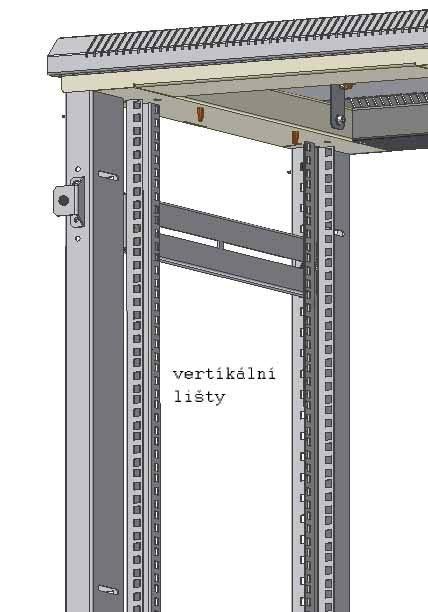

Vertikální lišty VL

vertikální lišty VL

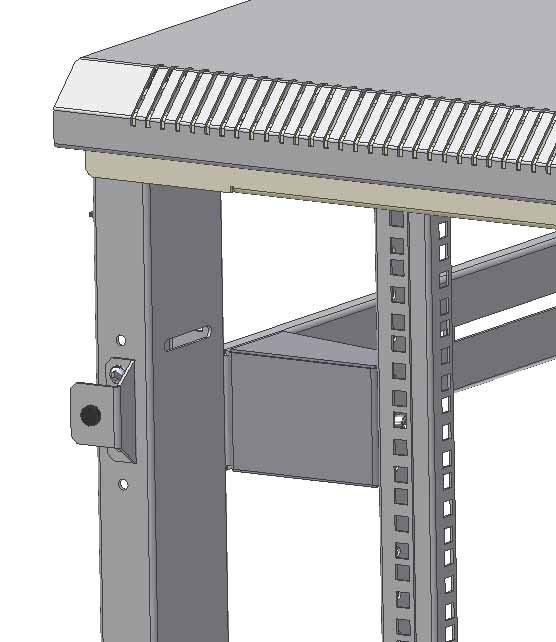

Schéma uchycení redukce na 19"

schéma uchycení redukce na 19

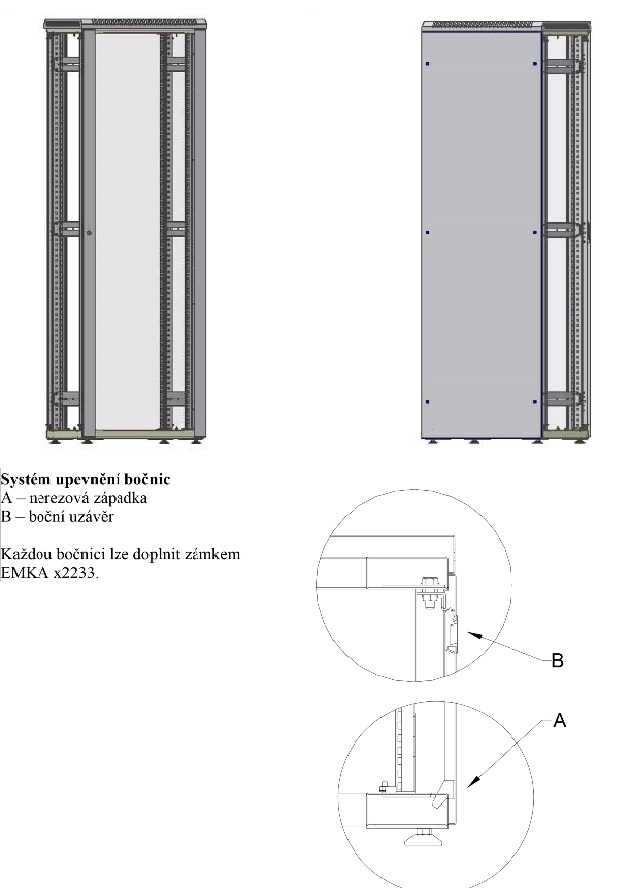

Schéma uchycení dveří, Schéma uchycení zadního víka

schéma uchycení dvěří a zadního víka





Horní víko:

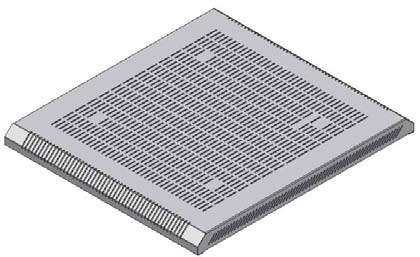

perforované 6x6

perforované 6x6

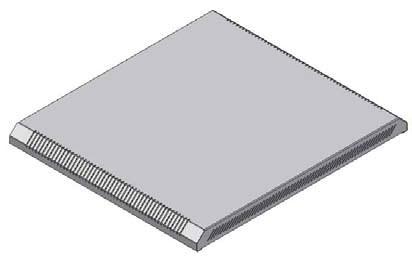

plně perforované

plně perforované

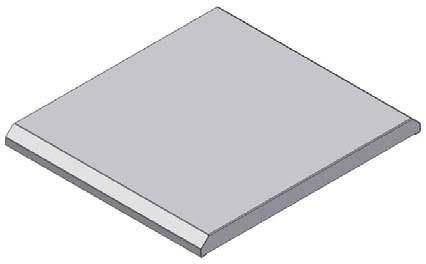

bez perforace

bez perforace

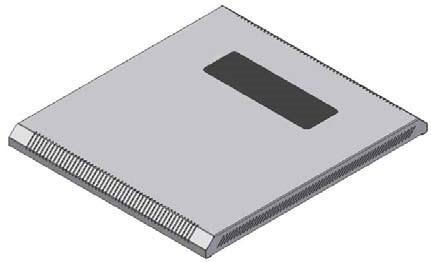

perforované vč.kartáčové průchodky

perforované vč. kartáčové průchodky

Značení: horní víko perforované 6x6 (šířka 600 mm x hloubka 600 mm)



Dveře:

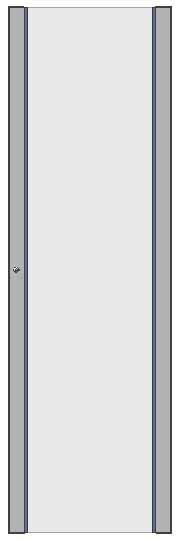

prosklené

dveře prosklené

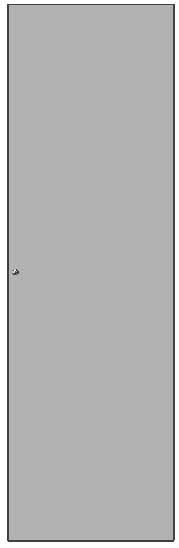

plechové

dveře plechové

Značení: dveře prosklené 42UPx6
(dveře k rozvaděči o výšce 42U a šířce 600 mm)



Zadní víko:

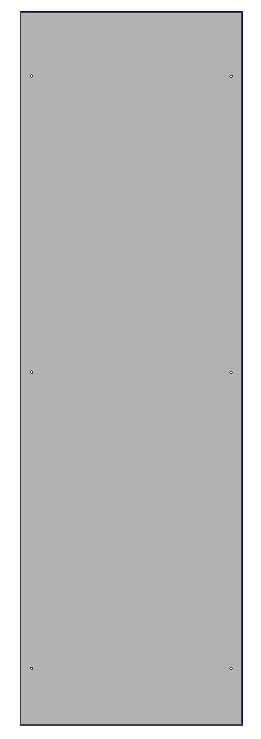

plné

zadní víko plné

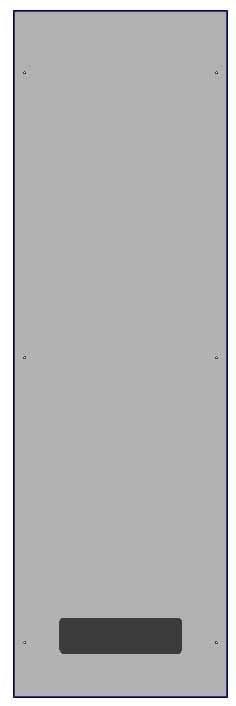

s posuvnou přepážkou

zadní víko s posuvnou přepážkou

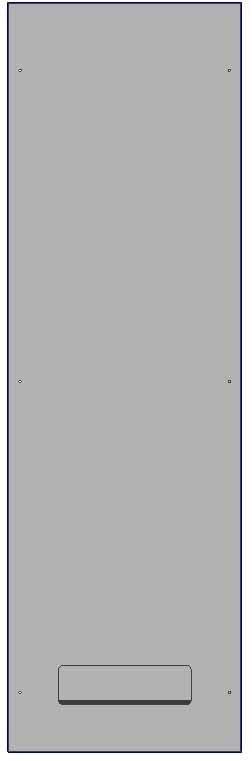

s kartáčovou průchodkou

zadní víko s kartáčovou průchodkou



Značení: zadní víko plné 42Ux6 (víko k rozvaděči o výšce 42U a šířce 600 mm)

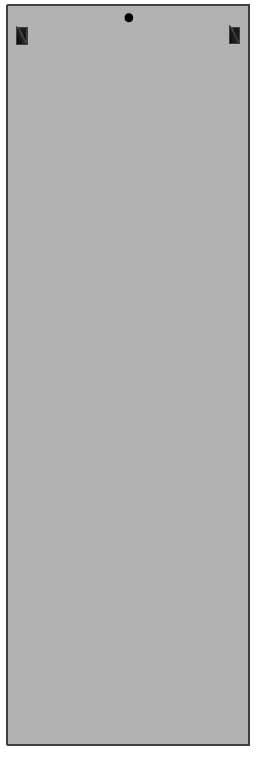

Boční víko:

plné

boční víko plné

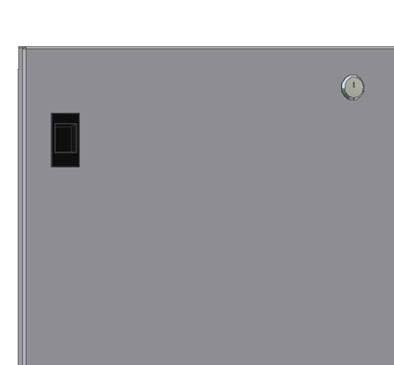

perforované

boční víko perforované

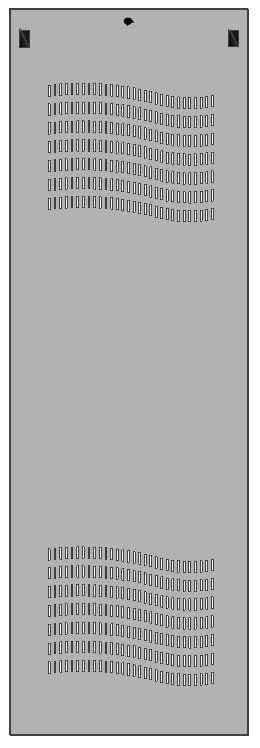

uzamykatelné
(stejný zámek jako u dveří)

boční víko uzamykatelné


Značení: boční víko plné 42Ux6 (bočnice k rozvaděči o výšce 42U a šířce 600 mm)



Systém spojování rozváděčových skříní:

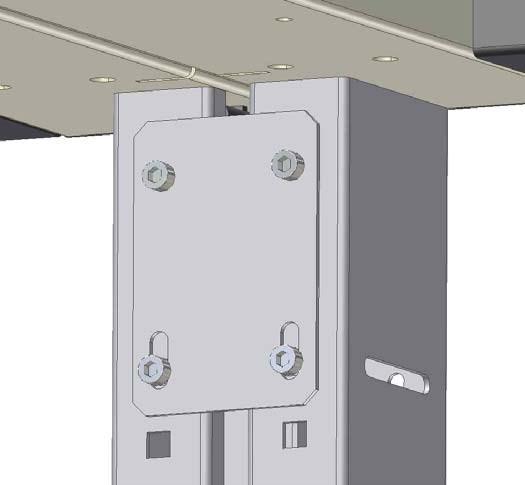

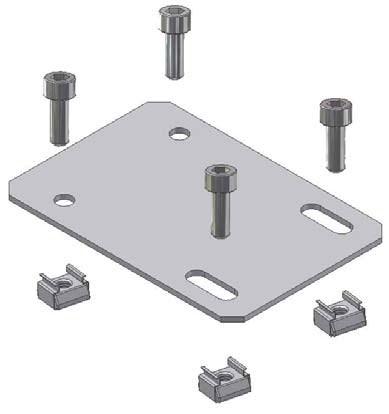

1) pomocí spojovací sady - skládá se ze čtyř montážních spojek a spoj. mat.

spojovací sada

spojovací sada

U tohoto typu spojení vzniká mezi rozvaděči mezera. Pro odstranění této mezery je nutno použít spojení pomocí krycích lišt.

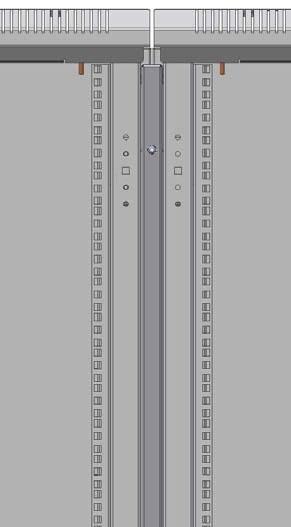

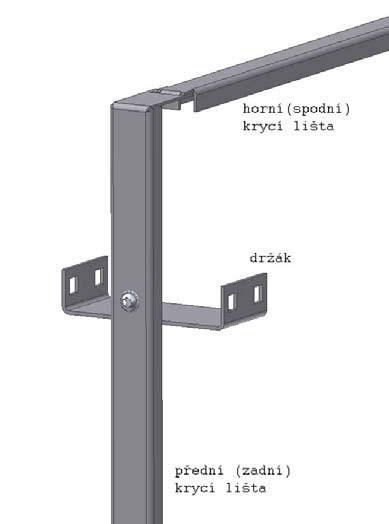

2) pomocí krycích lišt - skládá se z krycích lišt a držáků

krycí lišty

krycí lišty

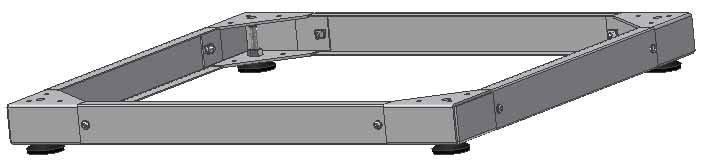

Podstavec pod rozváděčové skříně:



podstavec



Značení: podstavec 10/68 (výška podstavce 100 mm, šířka 600 mm, hloubka 800 mm). Vyrábí se ve dvou velikostech: výška 50 mm a 100 mm.



Stabilizační podstavec: prodloužený podstavec na kolečkách, zabraňující překlopení rozvaděče dopředu. Ve předu má dvě aretační nožky. Vyrábíme na zakázku.



Sada nožek:

Sada 4 ks nožek je standardním vybavením každé rozváděčové skříně.



sada nožek

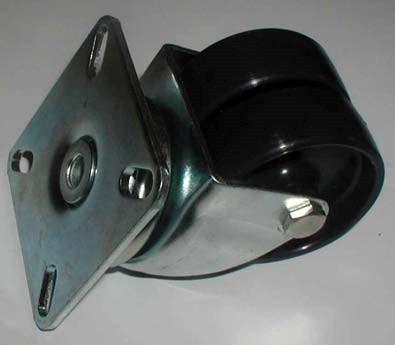

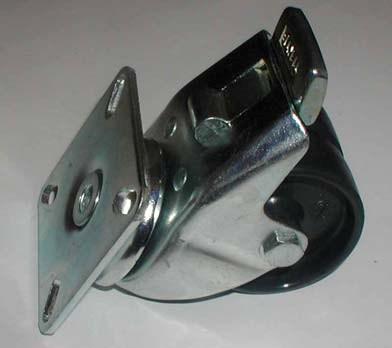

Sada koleček:



sada koleček



sada koleček


Sadu koleček tvoří dvě kolečka brzděná a dvě Nebrzděná.
Pro menší rozváděčové skříně s malým zatížením stačí použít kolečka s nosností 50 kg/ks (Celková nosnost 200 kg). Pro ostatní rozvaděče nutno použít kolečka s nosností 70 kg/ks (Celková nosnost 280 kg).

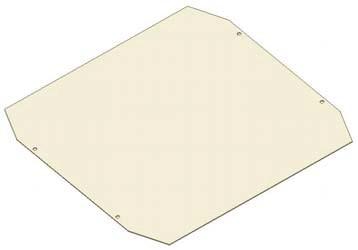

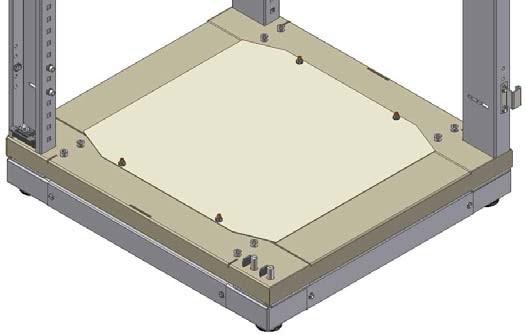

Spodní kryt:

spodní kryt



spodní kryt



Značení: spodní kryt 6x8 (do rozvaděče o šířce 600 mm a hloubce 800 mm). Spodní kryt slouží k uzavření dna rozvaděče. Není součástí standardní výbavy.

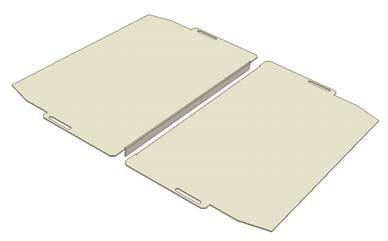

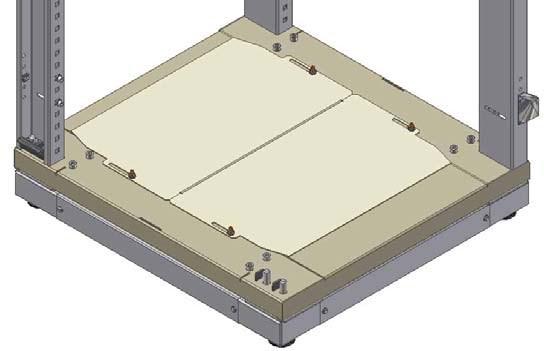

Posuvné přepážky:


posuvné přepážky



posuvné přepážky




Značení: posuvné přepážky 6x6 (do rozvaděče o šířce 600 mm a hloubce 600 mm). Posuvné přepážky slouží k uzavření dna rozvaděče s vývody spodem. Není součástí standardní výbavy.



Zemnící sada:

Zemnící sada slouží k vodivému pospojování všech odnímatelných částí rozvaděče. Je standardní výbavou rozvaděče.









DOPLŇKY K 19" ROZVADĚČŮM





Ventilátorové jednotky s termostatem:

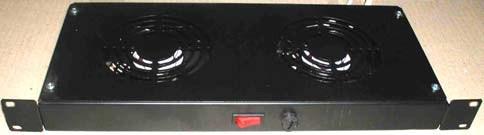

VJ 02:



ventilátor VJ 02



VJ 04:



ventilátor VJ 04

ventilátor VJ 04

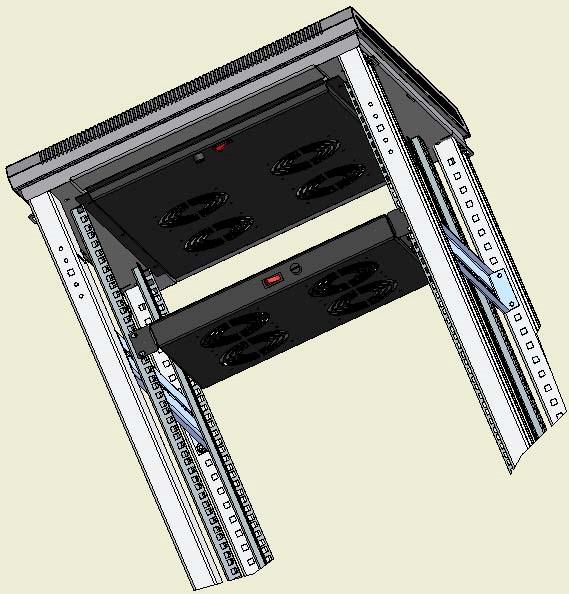

Příklad použití:



ventilátor v rozvaděči



Dodávají se v černé barvě vč. montážní sady. Nastavení termostatu 0 - 60 °C.
Na přání lze dodat ventilátorové jednotky upravené pro umístěni do stropu i na rám.

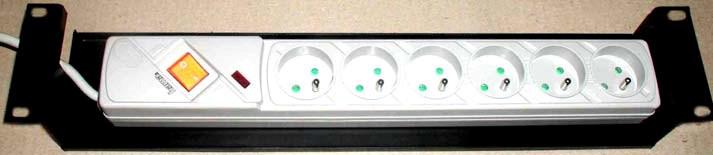

Zásuvková lišta:

RP 220V 05F: Zásuvková lišta s pěti zásuvkami a filtrem proti rušení.
RP 220V 06F: Zásuvková lišta s šesti zásuvkami a filtrem proti rušení



zásuvková lišta

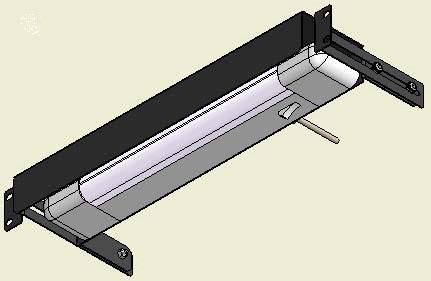

Osvětlovací jednotka OJ01

Slouží k osvětlení vnitřku skříně, je použita zářivka typu SB 110 o výkonu 1x10W.



osvětlovací jednotka

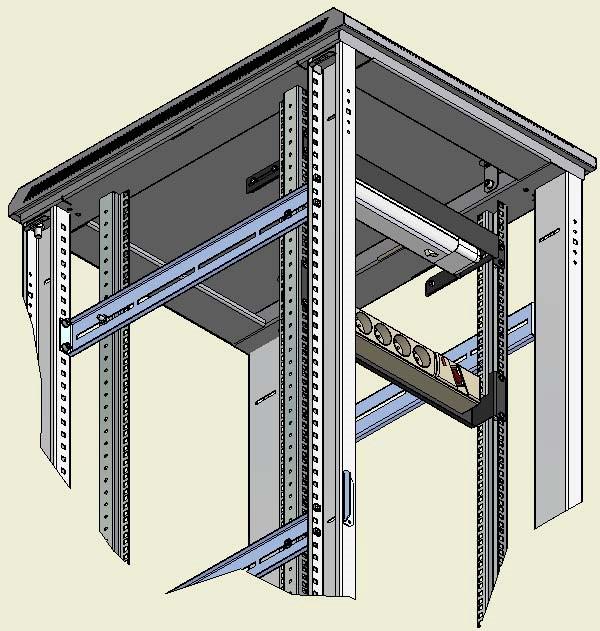

Příklad použití osvětlovací jednotky a zásuvkové lišty

příklad použití osvětlovací jednotky a zásuvkové lišty



Sada MK6:

Skládá se z matice v kleci M6, šroubku M6x16 a plastové podložky.



sada MK6







Ukládací police

Dodávají se v černé práškové barvě odstín RAL 9005 vč. montážní sady.


Konzolová: výška 2U, hloubka 250 nebo 450 mm, uchycení na přední vertikální lišty.

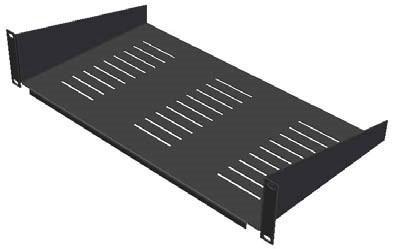

UP 2U-250 mm

police 2U 250mm

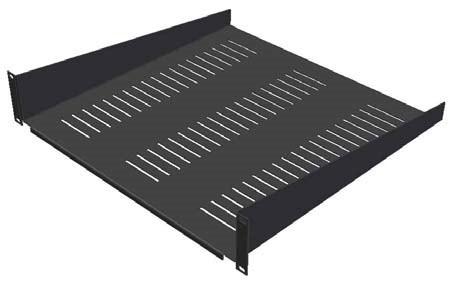

UP 2U-450 mm

police 2U 450mm

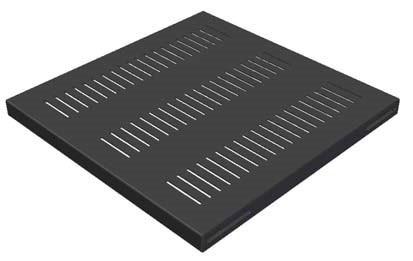

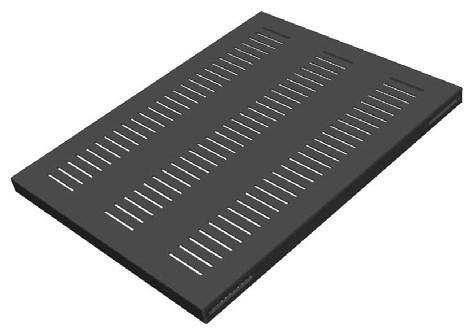

Pevná: výška 1U, hloubka 510 nebo 650 mm, uchycení na všechny 4 vertikální lišty.



UP 1U-510 mm

police 1U 510mm



UP 1U-650 mm

police 1U 650mm



Pevná pro větší zatížení: výška 1U, hloubka 510 nebo 650 mm, pevnostně zesílené, zatížení 50 kg.


UP 1U-510mm/50kg
UP 1U-650mm/50kg


Výsuvná UPV 01
: pro instalaci klávesnice (příp. myši) do rozvaděče

Výška 1U, hloubka police je max. 450 mm, max. vysunutí je 350 mm.
