Přístrojový rošt

Přístrojový rošt - montážní lišty a spojovací kusy

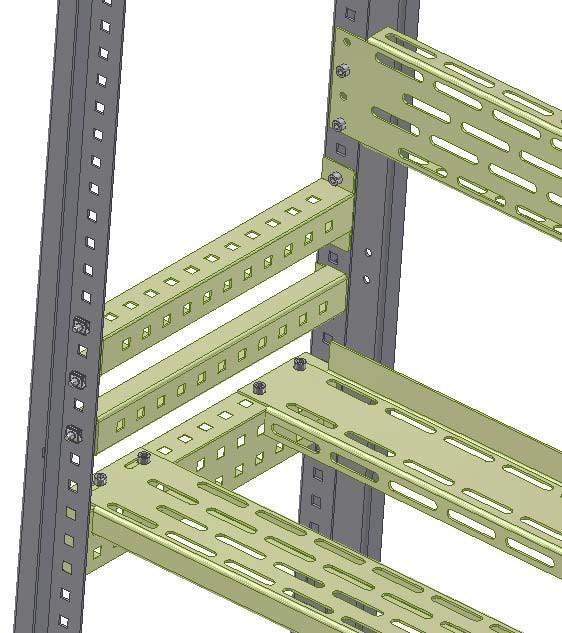

PŘÍSTROJOVÝ ROŠT

  • je určen k montáži přístrojové náplně do skříně
  • skládá se z jednotlivých perforovaných lišt, spojovacích šroubů a spojovacích kusů
  • lišty jsou k nosníkům připevněny šrouby M6x12 pomocí spojovacích kusů a plovoucích matic M6
  • součásti jsou vyrobeny z pozink plechu tloušťky 2 mm

přístrojový rošt





Montážní lišty

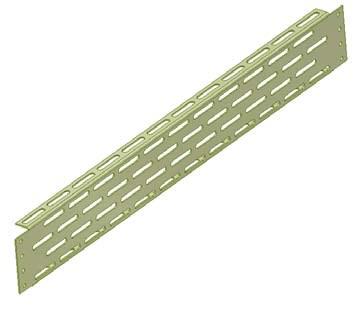

Montážní lišta ML 1

montážní lišta ML 1

Typ

délka

šířka

ML1- 600

587

100

ML1- 800

787

100

ML1-1000

987

100

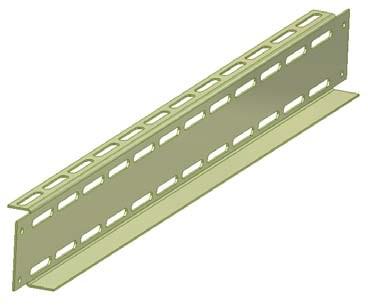

Montážní lišta ML 2

montážní lišta ML 2

Typ

délka

šířka

ML2- 600

587

75

ML2- 800

787

75

ML2-1000

987

75

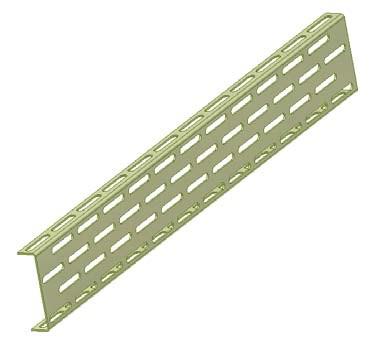

Montážní lišta ML 3

montážní lišta ML 3

Typ

délka

šířka

ML3- 400

314

100

ML3- 500

414

100

ML3- 600

514

100

ML3- 800

714

100

ML3- 770

770

100

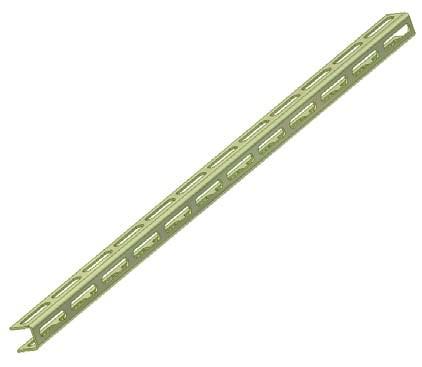

Montážní lišta ML 4

montážní lišta ML 4



Typ

délka

šířka

ML4 - 770

770

25

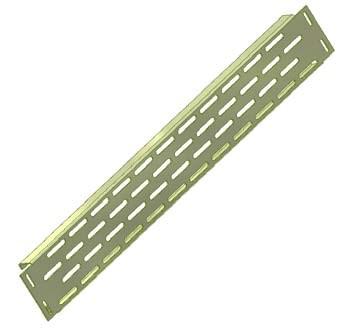

Montážní lišta ML 5

montážní lišta ML 5

Typ

délka

šířka

ML5- 600

587

120

ML5- 800

787

120

ML5-1000

987

120

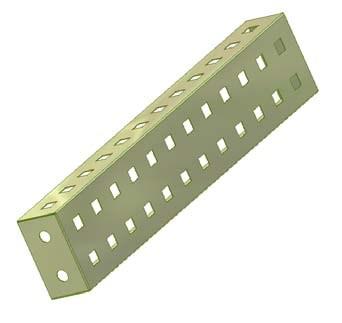

Montážní lišta ML 6

montážní lišta ML 6

Typ

délka

šířka

ML6- 400

314

60

ML6- 500

414

60

ML6- 600

514

60

ML6- 800

714

60

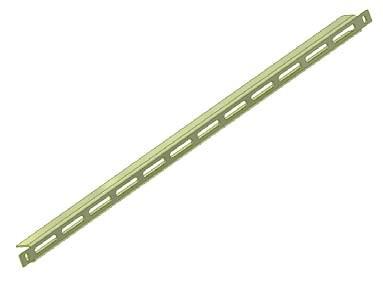

Montážní lišta ML 7

montážní lišta ML 7

Typ

délka

šířka

ML7- 600

587

25

ML7- 800

787

25

ML7-1000

987

25







Montážní spojka SK 1

montážní spojka SK 1

Typ

rozměr

SK 1

92 x 70 x 23





Montážní spojka SK 2

montážní spojka SK 2

Typ

rozměr

SK 2

x 65 x 21
