Montážní panel MP

Montážní panel MP

TYP

D

MP 1606

505

MP 1608

705

MP 1806

505

MP 1808

705

MP 2006

505

MP 2008

705

MP 2010

905

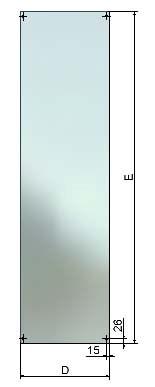

rozměr montážního panelu
Montážní panel

  • je určen k montáži přístrojů do skříně
  • plech pozink tloušťky 2,5 mm
  • upevňovací otvory Ø 10 mm
  • ke skříní je uchycen pomocí 4 ks držáků (sada DP 4)

Rozměry

  • D - šířka
  • E - výška

Příslušenství

  • sada DP 4 (nutno objednat zvlášť)
  • pro snadnější montáž lze k panelu doobjednat sadu 2 ks panelových kluzáků

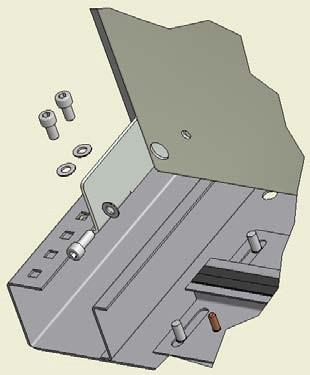

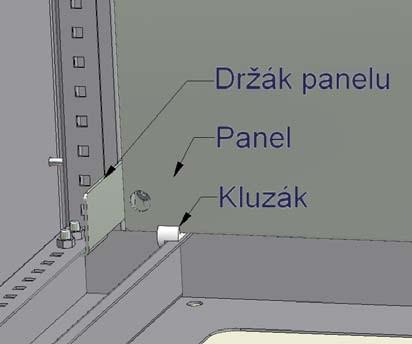

Detail uchycení panelu ve skříní



detail uchycení panelu ve skříni

detail uchycení panelu ve skříni
