Rozváděčové skříně RS40, RS54

Rozváděčové skříně jsou určeny pro osazení elektrickou přístrojovou výzbrojí a kompletaci elektrických rozváděčů. Jsou vyráběny v krytí IP 40 označení RS 40 a IP 54 označení RS 54 Rozváděčové skříně jsou zhotoveny podle IEC ČSN 35 7107.

Rozváděčové skříně lze dodat prázdné, s požadovanými úpravami dle předaných podkladů nebo s přístrojovým vybavením dle přání zákazníka. Rozváděč je stavebnicového typu. Systém umožňuje vytvořit kombinaci o jednom nebo více polích, kdy jednotlivé rámy připojujeme k sobě pomocí spojovacích sad. Přidáním bočních vík, případně použitím přechodových dílů, rohových polí a mezipolí se celé pole uzavře.

Při malé hmotnosti má rozváděč velmi stabilní konstrukci, kterou navíc zpevňují vnitřní profily.



KONSTRUKCE ROZVÁDĚČE

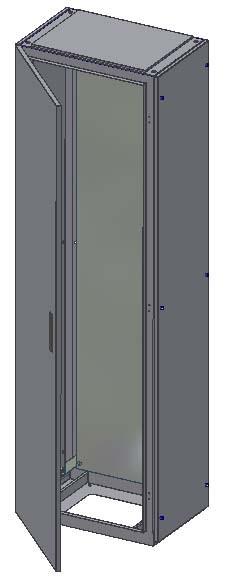

konstrukce rozváděčové skříně RS

Základní těleso skříně tvoří svařenec z ocelového plechu tloušťky 2 mm, jenž se skládá z horního a spodního víka, předních a zadních stojek. Stojky jsou uprostřed spojeny výztuhami. U krytí IP54 na dveřní otvor je nasunuto profilové těsnění firmy EMKA. Zadní víko je odnímatelné.

Dveře jsou z ocelového plechu tloušťky 2 mm a vyztužené po obvodu montážní lištou. Mohou být pravé nebo levé a jsou uchyceny ke svařenci třemi závěsy. Uzavření dveří je pomocí tříbodového rozvorového zámku (dle přání zákazníka je možno dodat zámek s výklopnou klikou). Dveře mohou být opatřeny skleněným průhledem (bezpečnostní dvouvrstvé sklo tl. 6 mm nebo kalené sklo tl.4 mm) - typ RSP.

Vývody jsou vedeny otvory ve spodním a horním víku, ke spodnímu víku lze přišroubovat držák kabelů, na kterém se umísťují příchytky kabelů. Posuvnými přepážkami přišroubovanými ke spodnímu víku je možno nastavovat mezeru pro kabeláž. (U provedení IP 40 je vespod pouze otvor bez přepážek - v případě potřeby nutno doobjednat). K hornímu víku je přišroubován odnímatelný horní kryt.

Rozváděč je vybaven zemnícími šrouby a čtyřmi otvory ve spodním víku pro přišroubování podstavce a čtyřmi otvory v horním víku pro závěsná oka pro snadnou dopravu a manipulaci; max. zatížení instalované přístrojové náplně je 300 kg. Otvory jsou zaslepeny zátkami .

Vnitřek je vybaven 25 mm rastrem, který usnadňuje osazování rozváděče přístrojí.

Povrchová úprava rozváděče je provedena kvalitním a otěru odolným práškovým nástřikem - komaxitem, odstín RAL 7035. Na přání zákazníka lze dodat rozvaděče i v jiném odstínu dle stupnice RAL.

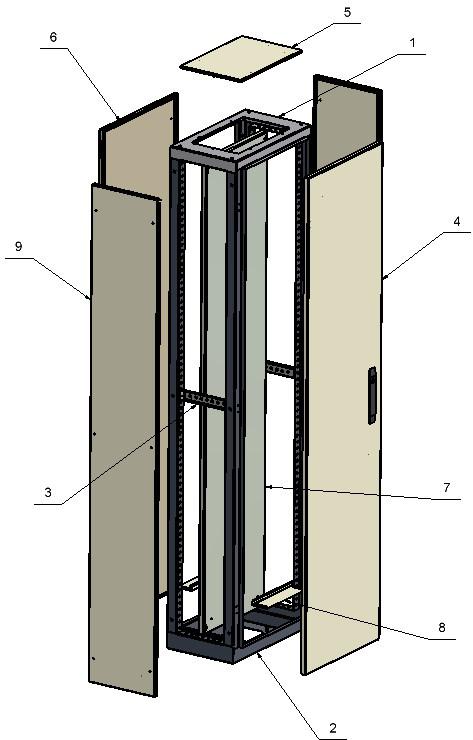

konstrukce rozváděčové skříně RS




1. Strop
2. Dno
3. Perforovaná výztuha
4. Dveře
5. Horní víko
6. Zadní víko
7. Montážní panel
8. Kryt dna
9. Boční víko









VOLITELNÉ KONSTRUKČNÍ DOPLŇKY

Montážní panel

  • tloušťka 2,5 mm
  • pozink plech


Boční víka

  • montáž na boky skříně (celková šířka rozváděče se po přišroubování 2 bočních vík zvětší o 50 mm)


Podstavec pod rozváděč

  • je určen pro kotvení skříně a snadnou montáž kabelů
  • má demontovatelné boční kryty
  • výška 100, 200 mm (jiné výšky dle specifikace zákazníka)
  • nástřik RAL 7016


Přístrojový rám 19"

  • v pevném provedení
  • je určen pro montáž přístrojů o šířkovém modulu 19"
  • uchycení přístrojů šrouby a maticemi M6
  • nástřik RAL 7032
  • přístroje lze do skříně montovat na přístrojový rošt, mont. panel, případně jejich kombinaci


Montážní lišty

  • jsou určeny pro uchycení přístrojů
  • montáž pomoci šroubů ,matic a spojovacích kusů
  • nástřik RAL 7032 nebo pozink plech


Dveře

  • mohou být pravé i levé
  • plné (na přání prosklené)
  • místo zadního víka je možno použít druhé dveře - skříně RS ... 2D
  • u skříní širších nad 1000 mm je provedení dveří dvoukřídlé - skříně RS ... 2K - na přání zákazníka je možno vybavit dveře i mřížkami a ventilátory


Zadní víko

  • montáž na zadní část skříně


Police





Celková hloubka rozváděče vč. dveří a zadního víka je o 50 mm větší než jsou uvedeny rozměry v tabulce (rozměry kostry rozváděče).

Rozváděčové skříně splňují požadavky technických předpisů a výrobce zaručuje shodu všech výrobků uvedeného typu, uváděných na trh, s technickou dokumentací a požadavky příslušného nařízení vlády.

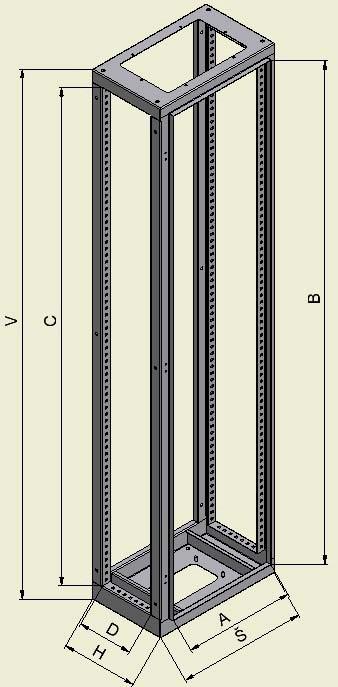

konstrukce rozváděčové skříně RS

Skříň

  • oceloplechová, svařená, 2 ks výztuhy skříně RV1
  • u IP54 posuvné přepážky na spodním víku pro vstup kabelů
  • otvory pro závěsná oka

Dveře

  • vyztužené montážními lištami, tříbodový zámek (možnost změny)
  • od šířky rozváděče nad 1000 mm
  • dvoukřídlé RS-2K

Přívod kabelů

  • spodem i vrchem

Povrchová úprava

  • práškovou barvou odstín RAL 7032 nebo jiný ve stupnici RAL

Volitelné doplňky

  • závěsná oka, držák kabelů, posuvné přepážky pro RS40 ...





Typy RS rozvaděčů:

RS - rozváděčová skříň
RSP - rozváděčová skříň prosklená
RS-2D - rozváděčová skříň dvoudveřová
RS-2K - rozv.skříň dvoukřídlá



Typ

V

Š

H

Typ

V

Š

H

RS .. 1664

1 600

600

400

RS .. 2084

2 000

800

400

RS .. 2108

2 000

1 000

800

RS .. 2085

2 000

800

500

RS .. 1864

1 800

600

400

RS .. 2086

2 000

800

600

RS .. 1884

1 800

800

400

RS .. 2104

2 000

1 000

400

RS .. 2064

2 000

600

400

RS .. 2105

2 000

1 000

500

RS .. 2065

2 000

600

500

RS .. 2106

2 000

1 000

600

RS .. 2066

2 000

600

600

RS .. 2108

2 000

1 000

800

V - výška, Š - šířka, H - hloubka (skutečná hloubka vč. dveří a zadního víka je o 50 mm větší)

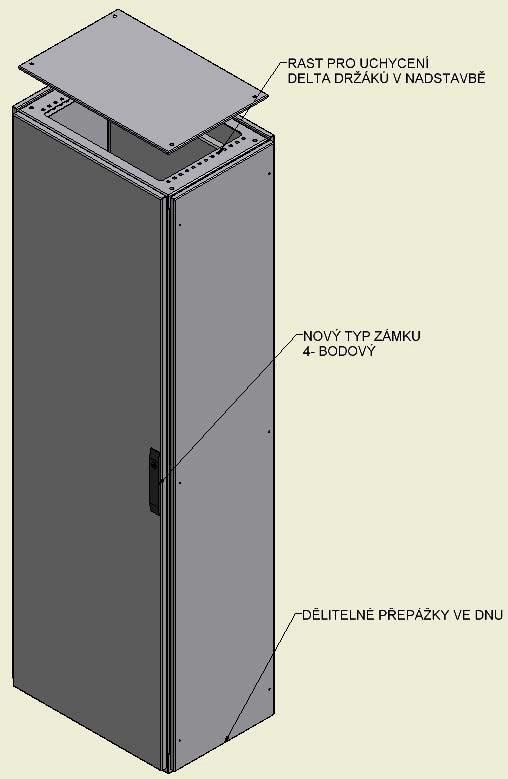

Nový typ RS

nový typ RS

V současnosti přechází výroba rozvaděčů typu RS na modernizovaný typ, který se liší od předchozího modelu v několika bodech:

  • typ zámku (4 bodový)
  • v nadstavbě byl přidán rast pro uchycení delta držáku byly upraveny dělitelné přepážky ve dnu



Pozn.: na vyžádání je možno použít i starý typ.









Stavebnicový systém přístrojových roštů

Je tvořen nosníky přístrojového roštu, držáky DIN lišt a spojovacím materiálem.

nosník posuvný

nosník pevný

spojka SK

spojka SK



držák DIN lišty











Nosník přístrojového roštu NPR 1 - pevný


Je vyroben z pozinkovaného plechu tl.2 mm. Slouží k pevnému uchycení přístrojových můstků a DIN lišt. Ke skříní se připevňuje pomocí spojovacích kusů (SK3).





Detail spojovacího kusu SK 3





Nosník přístrojového roštu NPR 2 - posuvný


Je vyroben z pozinkovaného plechu tl.2 mm. Slouží k posuvnému uchycení přístrojových můstků, dle použitého přístroje. Ke skříní se připevňuje pomocí spojovacích kusů (SK3).



Držák DIN lišty - SK 4


Je vyroben z pozinkovaného plechu tl.2mm. Slouží ke snadné montáži DIN lišt do přístroj. roštu. DIN lišta se připevňuje k držáku SK 4 pomoci samořezných šroubů do plechu. Držák lišty se přichytí k nosníku pomoci plovoucí matice a šroubu M6.

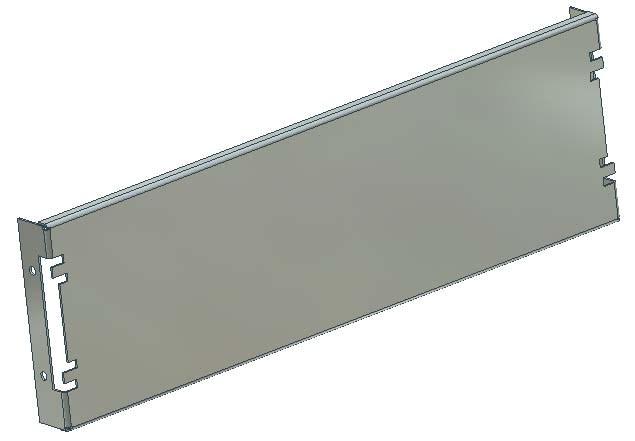

Přístrojový můstek


Je vyroben z pozinkovaného plechu tl.1,5 mm. Slouží k uchycení el. výzbroje, buď přímo (pomocí šroubů), nebo prostřednictvím DIN lišt. Vyrábí se v šířkách 75, 150 a 300 a v délkách dle šířky použité skříně. K nosníku se připevňují pomocí plovoucích matic a šroubů M6.



M 150/600 Přístrojový můstek vysoký 150 mm, do rozváděče širokého 600 mm.

Na přání zákazníka zhotovíme i atypické rozměry.



M75/600

M75/800

M150/600

M150/800

M300/600

M300/800

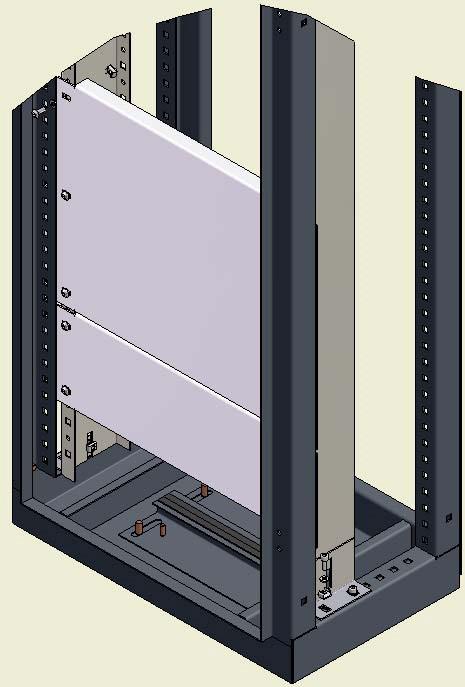

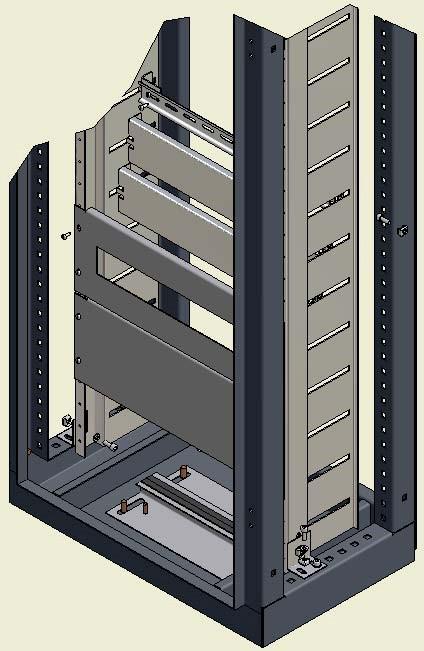

Příklady použití přístrojových roštů a můstků

přístrojový můstek





přístrojový můstek
