R, RP, RN Rozvodnice

Nástěnné rozvodnice ve standardním provedení jsou elektrickým zařízením menších rozměrů, určené k umístění přístrojů a dalších prvků přístrojového a ovládacího vybavení. Jsme schopni dodat rozvodnice lakované i nerezové. Jsou vyráběny v krytí IP 54.
Rozvodnice jsou zhotoveny podle IEC ČSN 35 7107.
Rozvodnice R, RP a RN lze dodat prázdné, s požadovanými úpravami dle předaných podkladů nebo s přístrojovým vybavením dle přání zákazníka.



KONSTRUKCE ROZVODNICE

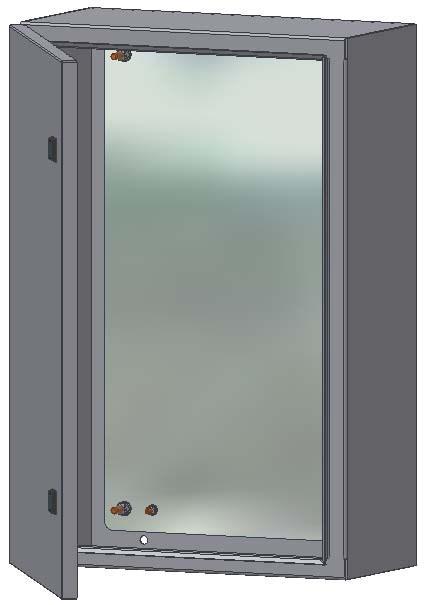

konstrukce rozvodnice

Rozvodnice jsou tvořeny samonosnou konstrukcí, svařovanou z ocelového plechu tloušťky 1,5 mm. Dveřní otvor je opatřen obtokovým žlábkem, na který po celém obvodu dosedá pryžové těsnění.

Dveře jsou z ocelového plechu, tloušťky 1,5 mm. Mohou být jednokřídlé (standardně do šířky 1000 mm) nebo dvoukřídlé, pravé nebo levé EMKA D5 , na přání pak s jedním jazýčkovým zámkem komb nebo zámkem motýlkovým EMKA na fabkový klíč (od výšky 500 mm jsou tyto zámky dva). Dveře mohou být rovněž opatřeny skleněným průhledem, lepeným nebo usazeným v těsnění EMKA (typ "RP").

Na přání zákazníka lze zhotovit odnímatelné kryty pro přívod a vývod kabelů, které se šroubují do otvorů v horní, spodní, zadní nebo boční části rozvodnice.

Skříňka je opatřená zemnícími šrouby. Uchycení rozvodnice do stěny je provedeno čtyřmi šrouby (kotvící otvory uvnitř rozvodnice o Ø 10 mm).

Součástí skříně je montážní panel tloušťky 2,5 mm, zhotovený z pozinkovaného plechu.

Povrchová úprava rozvodnice je provedena kvalitním a otěru odolným práškovým nástřikem - komaxitem, odstín RAL 7032. Na přání zákazníka lze dodat rozvodnice i v jiném odstínu dle stupnice RAL.

Nástěnné rozvodnice splňují požadavky technických předpisů a výrobce zaručuje shodu všech výrobků uvedeného typu, uváděných na trh, s technickou dokumentací a požadavky příslušného nařízení vlády.

Rozvodnice nástěnná s krytím IP 54

Skříň

  • oceloplechová, svařená
  • kotvící otvory Ø 10 mm

Dveře

  • jednokřídlé (na přání i dvoukřídlé)
  • jeden nebo dva zámky (kombi, EMKA ...)
  • těsnící pěnová pryž 15 x 10 mm po celém obvodu
  • v případě typu RP je sklo (dvouvrstvé 6 mm nebo kalené 4 mm) lepené nebo usazené v těsnění

Povrchová úprava

  • práškovou technologií odstín RAL 7032 struktura nebo jiný ve stupnici RAL dle přání zákazníka

Montážní panel

  • pozink plech tloušťka 2,5 mm

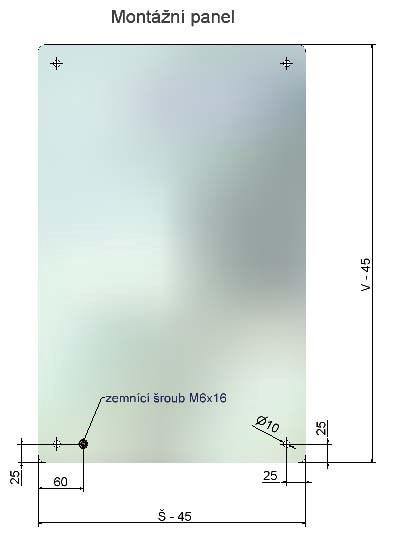

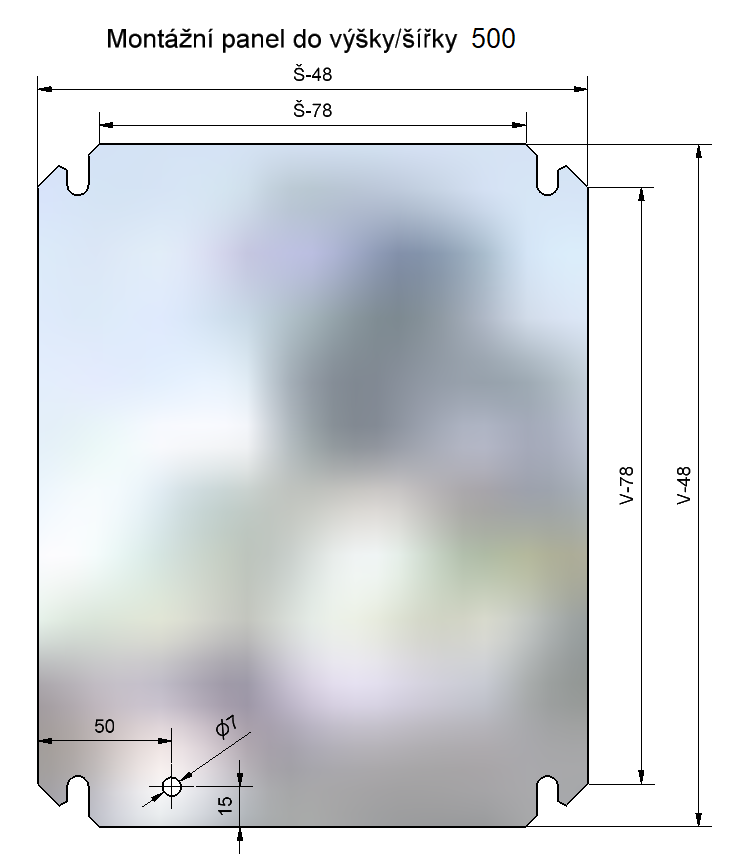

montážní panel do výšky/šířky 800 montážní panel

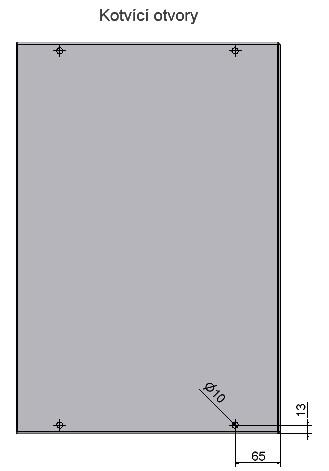

kotvící otvory



TYP R

Š

V

H

TYP R

Š

V

H

R 231,5

200

300

150

R 572,5

500

700

250

R 331,5

300

300

150

R 662

600

600

200

R 341,5

300

400

150

R 662,5

600

600

250

R 342

300

400

200

R 682

600

800

200

R 442

400

400

200

R 682,5

600

800

250

R 452

400

500

200

R 683

600

800

300

R 452,5

400

500

250

R 693

600

900

300

R 462

400

600

200

R 6102,5

600

1000

250

R 462,5

400

600

250

R 6122,5

600

1200

250

R 552

500

500

200

R 883

800

800

300

R 552,5

500

500

250

R 8103

800

1000

300

R 562

500

600

200

R 8123

800

1200

300

R 572

500

700

200

R 8153

800

1500

300

Š - šířka rozvodnice, V - výška rozvodnice, H - hloubka rozvodnice

Pozn. Rozměry Š a V jsou vnitřní, skutečná šířka a výška rozvodnice je o 3 mm větší. Použitelná hloubka je H-17 mm. Na přání zákazníka zhotovíme i rozvodnice atypických rozměrů.
